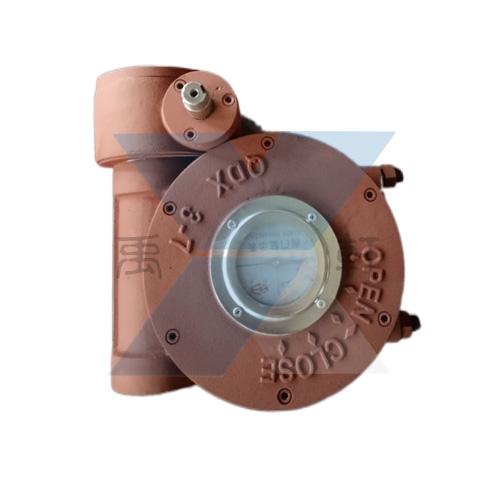

QDX3-G系列管网式蜗轮箱是一种90°部分回转型阀门手动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有13个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高,综合当前国内外好的产品,禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱(QDX3-D)、双级型蜗轮箱(QDX3-S)、管网型蜗轮箱(QDX3-G)、电动型蜗轮箱(QDX3-D)
QDX3-G系列管网式蜗轮箱连接尺寸图
QDX3-G系列部分回转型阀门手动装置技术参数
型号 |
|
|
|
S6 |
S7 |
S8 |
S9 |
S1O |
S1 1 |
S12 |
S13 |
S13D |
S14 |
||
G3 |
G4 |
G5 |
G6 |
G7 |
G8 |
G9 |
G10 |
G1 1 |
G12 |
G13 |
G13D |
G14 |
|||
技 术 参 数 |
|||||||||||||||
速比 |
483:1 |
495:1 |
621:1 |
456:1 |
551:1 |
583:1 |
682:1 |
1005:1 |
1920:1 |
2407:1 |
2703:1 |
3162:1 |
3015:1 |
||
单人 操作 |
输入力矩Nm |
80 |
80 |
80 |
1 40 |
1 40 |
165 |
165 |
195 |
195 |
240 |
240 |
280 |
280x2 |
|
输出力矩Nm |
750 |
1500 |
3000 |
5700 |
7000 |
8600 |
10100 |
17500 |
33500 |
51000 |
58000 |
79700 |
152000 |
||
多人 操作 |
输入力矩Nm |
|
|
|
|
|
|
|
195x2 |
165x2 |
195x2 |
240x2 |
280x2 |
280x3 |
|
输出力矩Nm |
|
|
|
|
|
|
|
35000 |
55000 |
84500 |
116000 |
150000 |
220000 |
||
限位调整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
||
蝶阀-DN |
125 -150 |
200 -250 |
300 -350 |
400 -450 |
500 -600 |
700 |
800 |
900 -1000 |
1100 -1200 |
1400 -1600 |
1600 -1800 |
1800 -2200 |
2200 -2600 |
||
球阀-DN |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000-1200 |
||
连接尺寸 |
|||||||||||||||
法兰外圆(D) |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
683 |
800 |
||
连接孔中心 (Do) |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
603 |
720 |
||
凹面 (D1xh) |
70x4 |
85x4 |
100x4 |
130x5 |
160x5 |
200x5 |
230x5 |
260x5 |
300x8 |
370x8 |
490x8 |
470x8 |
600x8 |
||
孔数-螺栓(N\M) |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
12M20 |
12-M20 |
12-M22 |
12-M27 |
20-M36 |
12-M30 |
||
标准轴孔 (d) |
24 |
30 |
36 |
40 |
50 |
60 |
80 |
90 |
1 10 |
130 |
160 |
180 |
200 |
||
键宽x键高 x条数NO.x 90° |
8x7 x1 |
10x8 x1 |
12x8 x1 |
12x8 x2 |
16x10 x2 |
18x11 x2 |
22 x14 x2 |
25x14 x2 |
28x16 x2 |
32x18 x2 |
40x22 x2 |
45x25 x2 |
45 x25 x2 |
||
可选轴孔 |
22-24 |
28-32 |
32-35 |
38-42 |
45-55 |
55-65 |
70-75 |
80-85 |
90-100 |
110-120 |
150-160 |
160-180 |
180-220 |
||
25-26 |
34-36 |
38-40 |
45-48 |
58-60 |
68-70 |
85-90 |
90-100 |
110-120 |
140-150 |
170-180 |
200-220 |
230-240 |
|||
安装高座 (H) |
62 |
68 |
75 |
105 |
110 |
120 |
135 |
150 |
180 |
195 |
205 |
240 |
250 |
||
铸件手轮 (Φ) |
240 |
280 |
320 |
350 |
350 |
400 |
400 |
520 |
520 |
590 |
590 |
800 |
800 |
||
方头 |
26x26 30x30 50 |
33x33 39x39-70 32x32 38x38 70 |
|||||||||||||
外型尺寸 |
|||||||||||||||
A |
200 |
219 |
250 |
347 |
391 |
450 |
510 |
597 |
645 |
800 |
927 |
1055 |
1205 |
||
B |
132 |
144 |
157 |
215 |
237 |
275 |
305 |
380 |
384 |
516 |
579 |
650 |
785 |
||
E |
95 |
115 |
139 |
171 |
192 |
224 |
250 |
306 |
365 |
425 |
514 |
598 |
660 |
||
G |
169 |
203 |
245 |
292 |
338 |
378 |
433 |
522 |
612 |
717 |
854 |
958 |
1060 |
||
H2 |
71 |
88 |
97 |
125 |
128 |
154 |
152 |
185 |
203 |
226 |
250 |
303 |
343 |
||
H3 |
96 |
105 |
121 |
170 |
188 |
210 |
240 |
302 |
323 |
455 |
498 |
559 |
662 |
||
H4 |
25 |
39 |
59 |
62 |
80 |
95 |
121 |
144 |
160 |
189 |
248 |
242 |
280 |
||
P |
1 13 |
133 |
153 |
21 1 |
228 |
269 |
294 |
346 |
410 |
488 |
586 |
724 |
750 |
||
Q |
190 |
212 |
244 |
324 |
348 |
392 |
415 |
496 |
565 |
639 |
789 |
839 |
880 |
||
S |
88 |
95 |
98 |
149 |
149 |
180 |
183 |
205 |
228 |
270 |
292 |
396 |
410 |
||
U1 |
|
|
201 |
232 |
245 |
256 |
261 |
|
|
|
|
|
|
||
U2 |
158 |
165 |
190 |
265 |
281 |
313 |
325 |
338 |
402 |
428 |
520 |
522 |
549 |
||
K |
146 |
175 |
212 |
243 |
292 |
330 |
382 |
476 |
568 |
675 |
812 |
920 |
1012 |
