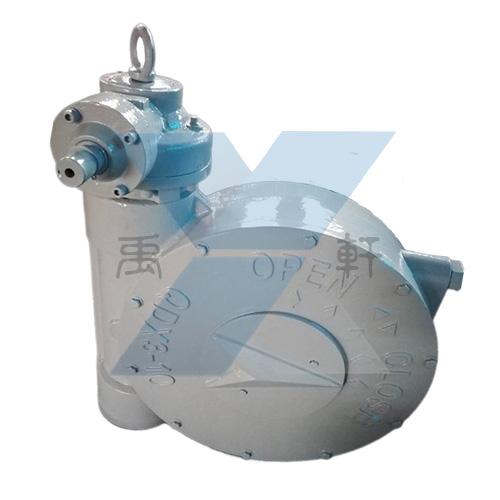

上海禹轩阀门生产的QDX3-G10伞齿轮组合蜗轮箱外形美观，蜗轮箱是一种出口型90°回转型手动驱动装置，煤矿阀门伞齿轮蜗轮箱,管网式蝶阀伞齿轮箱,手动阀门伞齿轮减速机适用于蝶阀、球阀、旋塞阀等类型阀门。手轮采用钢带焊接，输出力矩大。产品共有13个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高，综合当前国内外好的产品，禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱（QDX3-D）、双级型蜗轮箱（QDX3-S）、管网型蜗轮箱（QDX3-G）、电动型蜗轮箱（QDX3-D）
QDX3-G10伞齿轮组合蜗轮箱技术参数：
适用范围：球阀,蝶阀,电厂风门
标准：国标
规格：QDX3-G10
连接形式：法兰
压力范围：常压
材质：铸铁
QDX3-G10伞齿轮组合蜗轮箱材料：
蜗轮常用铸锡青铜和铝铁青铜；低速和不重要的传动可采用铸铁材料。
铸铁青铜：摩性好，抗胶合性好，价贵，强度稍低。
铸铝铁青铜：减摩性、抗胶合性稍差，但强度高，价兼。
铸铁：灰；球墨。要进行时效处理、防止变形。
QDX3-G10伞齿轮组合蜗轮箱特点：
1、可以得到很大的传动比，比交错轴斜齿轮机构紧凑
2、两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构
3、蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
4、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。
5、传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。
6、蜗杆轴向力较大。
QDX3-G系列部分回转型阀门手动装置技术参数
|
型号 |
|
|
|
S6 |
S7 |
S8 |
S9 |
S1O |
S1 1 |
S12 |
S13 |
S13D |
S14 |
||
|
G3 |
G4 |
G5 |
G6 |
G7 |
G8 |
G9 |
G10 |
G1 1 |
G12 |
G13 |
G13D |
G14 |
|||
|
技 术 参 数 |
|||||||||||||||
|
速比 |
483:1 |
495:1 |
621:1 |
456:1 |
551:1 |
583:1 |
682:1 |
1005:1 |
1920:1 |
2407:1 |
2703:1 |
3162:1 |
3015:1 |
||
|
单人操作 |
输入力矩Nm |
80 |
80 |
80 |
1 40 |
1 40 |
165 |
165 |
195 |
195 |
240 |
240 |
280 |
280x2 |
|
|
输出力矩Nm |
750 |
1500 |
3000 |
5700 |
7000 |
8600 |
10100 |
17500 |
33500 |
51000 |
58000 |
79700 |
152000 |
||
|
多人操作 |
输入力矩Nm |
|
|
|
|
|
|
|
195x2 |
165x2 |
195x2 |
240x2 |
280x2 |
280x3 |
|
|
输出力矩Nm |
|
|
|
|
|
|
|
35000 |
55000 |
84500 |
116000 |
150000 |
220000 |
||
|
限位调整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
||
|
蝶阀-DN |
125 -150 |
200 -250 |
300 -350 |
400 -450 |
500 -600 |
700 |
800 |
900 -1000 |
1100 -1200 |
1400 -1600 |
1600 -1800 |
1800 -2200 |
2200 -2600 |
||
|
球阀-DN |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000-1200 |
||
|
连接尺寸 |
|||||||||||||||
|
法兰外圆(D) |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
683 |
800 |
||
|
连接孔中心 (Do) |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
603 |
720 |
||
|
凹面 (D1xh) |
70x4 |
85x4 |
100x4 |
130x5 |
160x5 |
200x5 |
230x5 |
260x5 |
300x8 |
370x8 |
490x8 |
470x8 |
600x8 |
||
|
孔数-螺栓(N\M) |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
12M20 |
12-M20 |
12-M22 |
12-M27 |
20-M36 |
12-M30 |
||
|
标准轴孔 (d) |
24 |
30 |
36 |
40 |
50 |
60 |
80 |
90 |
1 10 |
130 |
160 |
180 |
200 |
||
|
键宽x键高x |
8x7 x1 |
10x8 x1 |
12x8 x1 |
12x8 x2 |
16x10 x2 |
18x11 x2 |
22 x14 x2 |
25x14 x2 |
28x16 x2 |
32x18 x2 |
40x22 x2 |
45x25 x2 |
45 x25 x2 |
||
|
可选轴孔 |
22-24 |
28-32 |
32-35 |
38-42 |
45-55 |
55-65 |
70-75 |
80-85 |
90-100 |
110-120 |
150-160 |
160-180 |
180-220 |
||
|
25-26 |
34-36 |
38-40 |
45-48 |
58-60 |
68-70 |
85-90 |
90-100 |
110-120 |
140-150 |
170-180 |
200-220 |
230-240 |
|||
|
安装高座 (H) |
62 |
68 |
75 |
105 |
110 |
120 |
135 |
150 |
180 |
195 |
205 |
240 |
250 |
||
|
铸件手轮 (Φ) |
240 |
280 |
320 |
350 |
350 |
400 |
400 |
520 |
520 |
590 |
590 |
800 |
800 |
||
|
方头(ex f g x k w) |
26x26 30x30 50 |
33x33 39x39-70 |
32x32 38x38 70 |
||||||||||||
|
外型尺寸 |
|||||||||||||||
|
A |
200 |
219 |
250 |
347 |
391 |
450 |
510 |
597 |
645 |
800 |
927 |
1055 |
1205 |
||
|
B |
132 |
144 |
157 |
215 |
237 |
275 |
305 |
380 |
384 |
516 |
579 |
650 |
785 |
||
|
E |
95 |
115 |
139 |
171 |
192 |
224 |
250 |
306 |
365 |
425 |
514 |
598 |
660 |
||
|
G |
169 |
203 |
245 |
292 |
338 |
378 |
433 |
522 |
612 |
717 |
854 |
958 |
1060 |
||
|
H2 |
71 |
88 |
97 |
125 |
128 |
154 |
152 |
185 |
203 |
226 |
250 |
303 |
343 |
||
|
H3 |
96 |
105 |
121 |
170 |
188 |
210 |
240 |
302 |
323 |
455 |
498 |
559 |
662 |
||
|
H4 |
25 |
39 |
59 |
62 |
80 |
95 |
121 |
144 |
160 |
189 |
248 |
242 |
280 |
||
|
P |
1 13 |
133 |
153 |
21 1 |
228 |
269 |
294 |
346 |
410 |
488 |
586 |
724 |
750 |
||
|
Q |
190 |
212 |
244 |
324 |
348 |
392 |
415 |
496 |
565 |
639 |
789 |
839 |
880 |
||
|
S |
88 |
95 |
98 |
149 |
149 |
180 |
183 |
205 |
228 |
270 |
292 |
396 |
410 |
||
|
U1 |
|
|
201 |
232 |
245 |
256 |
261 |
|
|
|
|
|
|
||
|
U2 |
158 |
165 |
190 |
265 |
281 |
313 |
325 |
338 |
402 |
428 |
520 |
522 |
549 |
||
|
K |
146 |
175 |
212 |
243 |
292 |
330 |
382 |
476 |
568 |
675 |
812 |
920 |
1012 |
||
