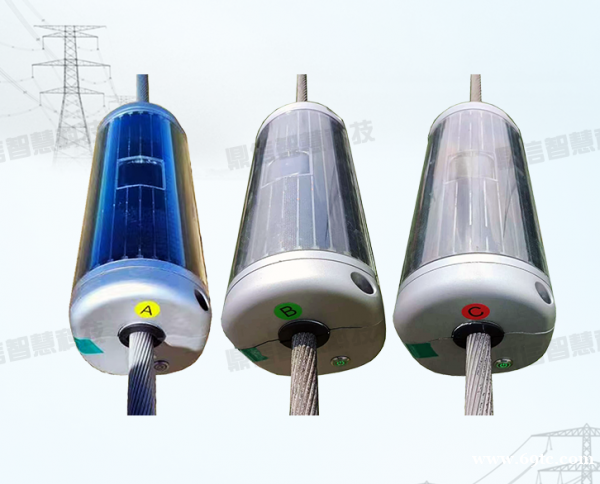

分布式故障及隐患一体化监测装置

分布式故障及隐患一体化监测装置

型号：DX-WPS100-GZ01

一、产品研发背景

输电线路错综复杂跨越崇山峻岭，犹如一张巨大的蛛网，在多变的自然环境以及不可控的外力干扰下，保证电网安全稳定地运行实属不易。而往往也是这些不可控的因素如雷击、山火、覆冰以及外力等都很容易导致线路发生故障，影响供电效率。当输电线路发生故障时，需要尽快找到故障发生的位置，及时修复线路恢复供电。为此，深圳市鼎信智慧科技有限公司研发出分布式故障及隐患一体化监测装置，快速定位线路故障点，帮助线路及时恢复。

二、工作原理

分布式故障及隐患一体化监测装置采用了分布式行波测量技术，将监测终端分布式安装在输电线路导线上，可以在近距离故障时刻点内捕获行波信号，发送至后台数据中心，再经数据中心综合分析来判断故障点的位置。并且能够通过捕捉暂态故障行波波形，智能识别输电线路是否受到雷击以及对故障电流进行分析确定故障类型，有效地提升故障修复的效率。

三、分布式故障及隐患一体化监测装置部分功能特点

1、故障定位监测基本配置：主控单元、故障定位监测单元、通信单元、感应取电单元、太阳能供电单元、安装支架及辅材 ;

2、检测并测算故障距离：可在线准确检测并记录线路单相接地故障距离、相间短路故障距离、断路故障距离、瞬间故障发生的距离 ；

3、高精度故障定位：能准确确定输电线路故障区间，区间定位可靠性>99%，定位误差300米；

4、故障原因辨识功能：能辨识雷击故障与非雷击故障，雷击与非雷击故障辨识准确率>95%；

5、 双RAM记录技术：采用双RAM记录技术，消除暂态信号“记录死区”，防止雷电流干扰造成漏记故障数据 ；

6、可在线记录线路雷电流、进行雷击点定位和雷击次数的统计；

7、可在线检测线路负荷电流，包括定时回传及召测负荷电流数据；

四、分布式故障及隐患一体化监测装置部分技术参数

1. 通信方式：全网通4G/5G/WIFI无线传输

2. 故障定位传感器：区间定位可靠性≥99%；定位误差≤100米

3. 监测线路长度：30公里

4. 供电时长：持续无光照可以维持装置正常运行15天的供电要求。

5. 质量：小于15KG

6. 寿命：8年以上

输电路作为电力传输的纽带，要保证电力系统安全稳定地运行，分布式故障及隐患一体化监测装置必不可少。当输电线路在复杂运行环境下发生故障时对故障信息进行自动采集和存储，并做到快速准确地定位以及识别故障类型，不仅提高了线路修复效率，更是保障了电力系统的安全。

关于分布式故障及隐患一体化监测装置的更多资讯，可询鼎信智慧科技冯女士1/8/9/2/3/8/2/5/1/1/6
