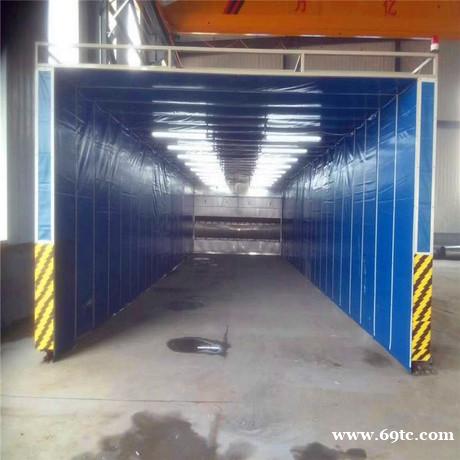

室外轨道伸缩房 露天移动喷漆房内部结构图

1.整体为框架传动结构，安装快捷，外形美观；
2.机械能安全平稳，安全双限位控制；
3.喷漆和打磨粉尘可选用干式或湿式、也可干湿两用；
4.造价和运行成本低，使用维修方便；
5.根据使用大小任意调整，充分利用生产场地和操作空间。

【工作原理】

工件运到涂装作业区后，伸缩棚在电机驱动下前移，到达预定位置后，行程开关发出信号，驱动电机停止运行。然后开启照明及通风风机，进行喷漆作业。喷漆完工后，关闭风机及照明系统，启动伸缩棚电机，伸缩棚后移，到达后退位置后，行程开关发出信号，电机停止移动，将现场清理整齐。

伸缩式喷漆房伸缩移动前室整体为钢制框架结构，可前后伸缩移动。框架之间的滑动连接机构框架在驱动装置的带动下沿地面的轨道前后竖直平行移动，同时带动蓬布展开合拢。移动前室收缩合拢时，将工件移入工作区，展开时可进行工件的喷漆或打磨工作。在不喷漆的工作时间内，可将前室合拢，腾出空间场地作为其他与喷漆交叉作业的工序使用。该设备可根据客户要求，漆雾处理设备可为湿式（无泵水幕、水帘）或干式（过滤棉、折流板） ，有机废气经过喷雾处理后再进入废气处理装置净化处理后高空排风，经过过滤的废气达到环保标准。
